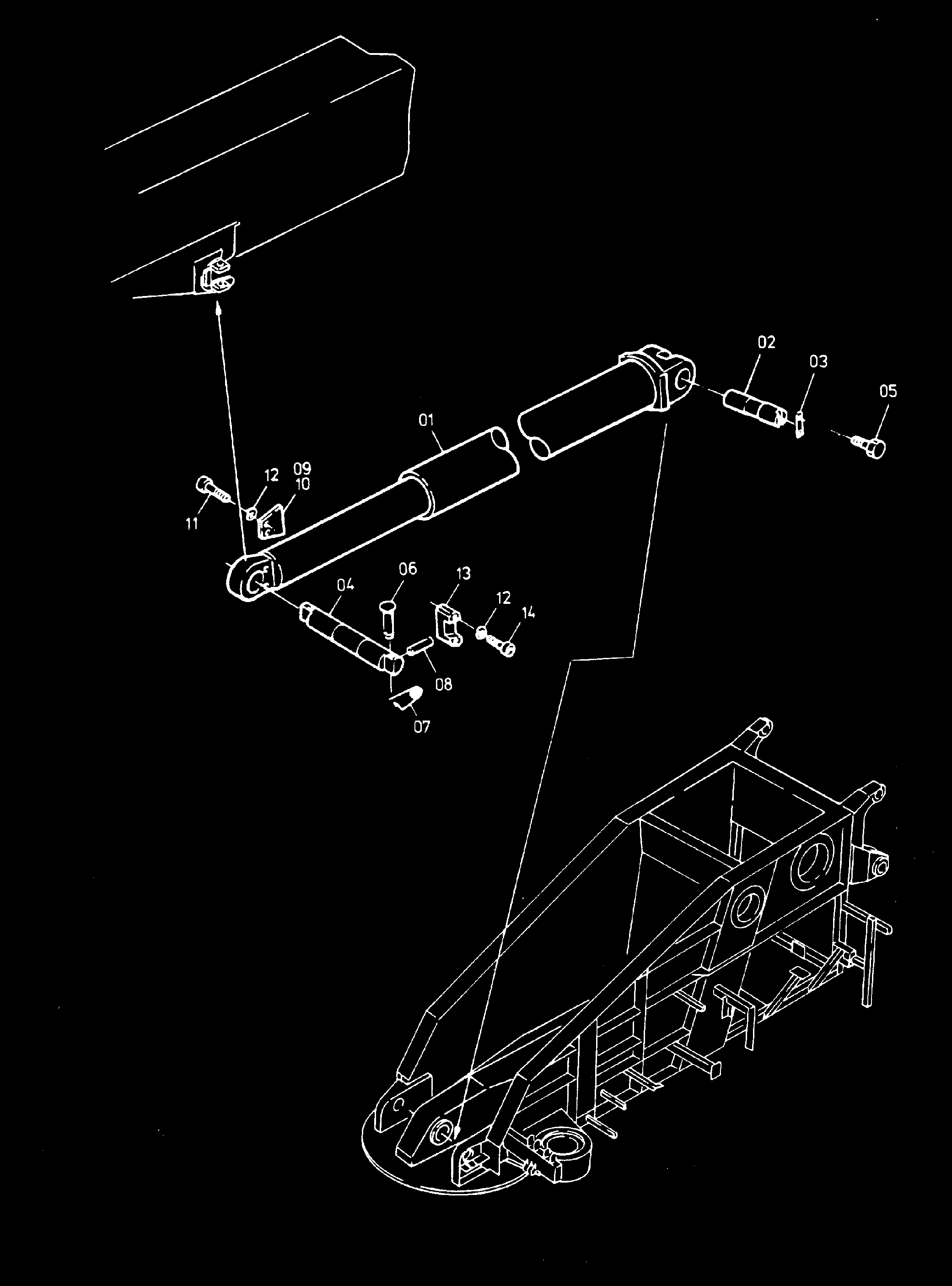

Drawing 09-1015

01

-

1

Derricking cylinder, r.h. see page 109-1017

Wippzylinder, rechts s. el-blatt 109-1017

01

-

1

Derricking cylinder, i.h. see page 109-1018

Wippzylinder, links s. el-blatt 109-1018

05

30888299

4

Screw

Schraube

02

60252840

1

Pin

Bolzen

03

60260640

1

Axle bracket

Achshalter

04

32950740

1

Pin

Bolzen

06 07 08 09 10 11 12 13 14

329508400016459834519299329505403295064031915899343112993286884031943899

2 2 4 1 1 2 4 2 4

Pin safety spring poll pin axle bracket, r.h. axle bracket, i.h. screw lock washer block screw

Bolzen sicherungsfeder spannhulse achshalter, rechts achshalter, links schraube federring klotz schraube
