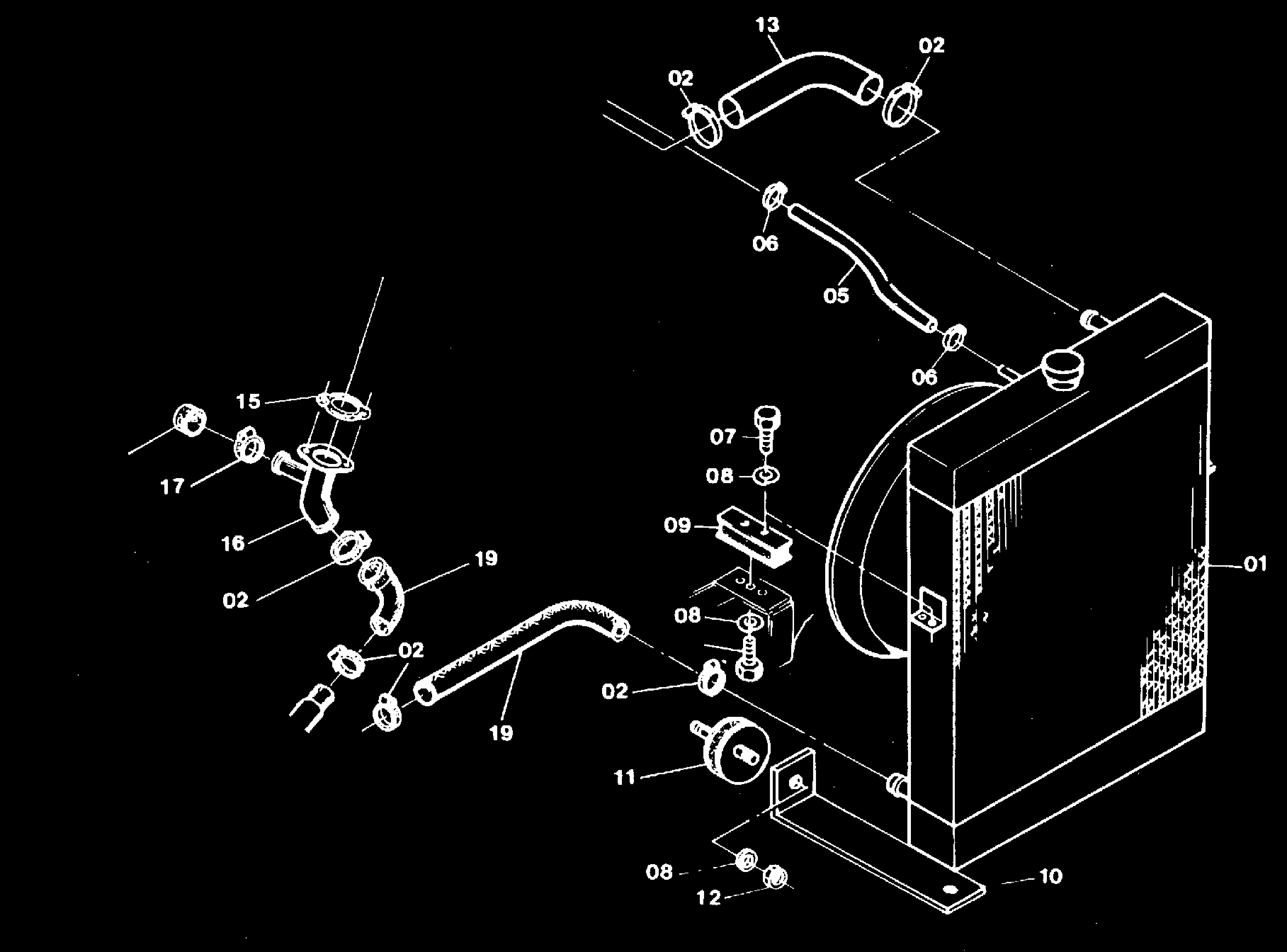

Drawing 09-1215

Bildnr

Part number

Quantity

Description

Description_de

602 382 40

NULL

NULL

Null

Null

01

60485940

1

Water radiator

Wasserkuhler

02

28761040

6

Clamp

Schelle

05

*

1

Ig. hose

Schlauchleitung nw 12x600

06

29544240

2

Clamp

Schelle

07

30777499

8

Bolt

Schraube

08

34650099

10

Lock washer

Federring

09

30060940

2

Buffer

Puffer

10

33686840

2

Support plate

Stutzblech

11

25560040

2

Rubber block support

Gummipuffer

12

33211499

2

Nut

Mutter

13

34784440

1

Structural hose

Formschlauch

15

34370240

1

Gasket

Dichtung

16

-

1

Fitting

Anschlubstuck

17

28760940

1

Clamp

Schelle

18

46186140

1

Tube pole cap

Verschlubkappe

19

34370540

1

Structural hose (divided)

Formschlauch (geteilt)

20

64874740

1

Socket

Stutzen

* Meterware, bei Bestellung Lange angeben

*Bulkware,statelengthrequired

NULL

Null

Null

*

2446574024465740

-

Hose

Schlauchleitung nw 12
