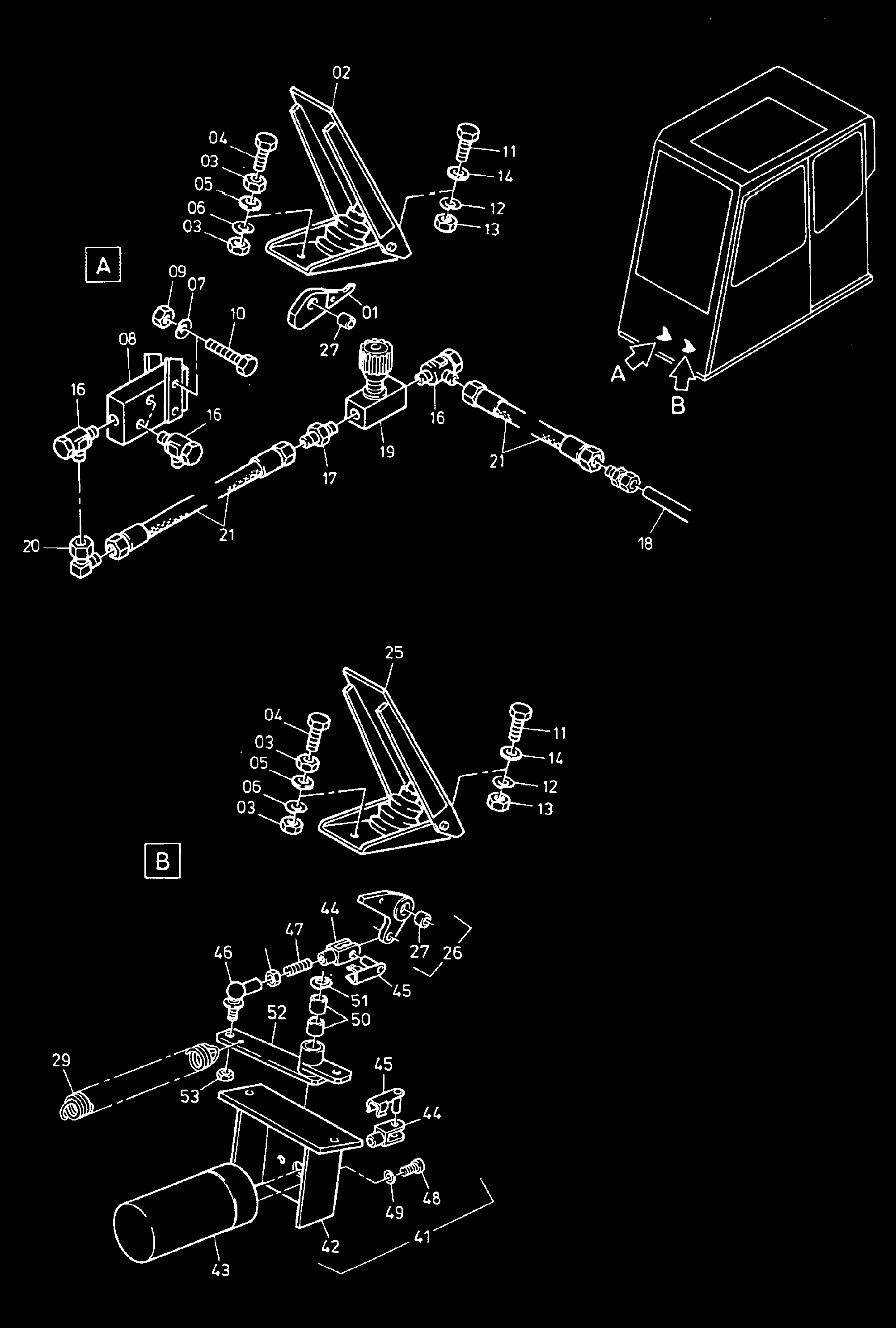

Drawing 39-1910


Bildnr
Part number
Quantity
Description
Description_de
1
1
Bellcrank
Kniehebel
2
1
Pedal
Pedal
3
4
Nut
Skt.-mutter
4
2
Bolt
Skt.-schraube
5
2
Disc
Scheibe
6
2
Lock washer
Federring
7
20
Lock washer
Federring
8
1
Pilot oil unit
Vorsteuergerat
9
8
Nut
Skt.-mutter
10
4
Bolt
Skt.-schraube
11
7
Bolt
Skt.-schraube
12
7
Lock washer
Federring
13
7
Nut
Skt.-mutter
14
7
Disc
Scheibe
16
7
Union
Verschraubung
17
1
Union
Verschraubung
18
1
Pipe -state length required
Rohr 10x2 -lange angeben
19
1
Throttle-check valve
Drossel-ruckschlagventil
20
4
Union
Verschraubung
21
2
Hose
Schlauchleitung
25
1
Pedal (slew gear brake)
Pedal (drehwerksbremse)
26
1
Bellcrank assy. incl. fig-no: 27
Kniehebel, kpl. einschl. bild-nr. 27
27
2
Bushing
Buchse
29
1
Draw spring
Zugfeder
41
1
Bearing support assy. (incl. . fig.-nos.: 42-53)
Lagerbock, kpl. (einschl. bild 42-53)
42
1
Trestle
Bock
43
-
1
Pressure control valve see page 108-1926b
Druckregelventil siehe el-blatt 108-1926b
44
2
Fork end
Gabelkopf
45
2
Clip
Es-bolzen
46
1
Angle joint
Winkelgelenk
47
*
-
Threaded rod
Gewindestange
48
2
Bolt
Schraube
49
2
Lock washer
Federring
50
2
Dry bush
Trockenbuchse
51
1
Circlip
Sicherungsring
52
1
Lever
Hebel
53
1
Nut
Mutter


39-1910
